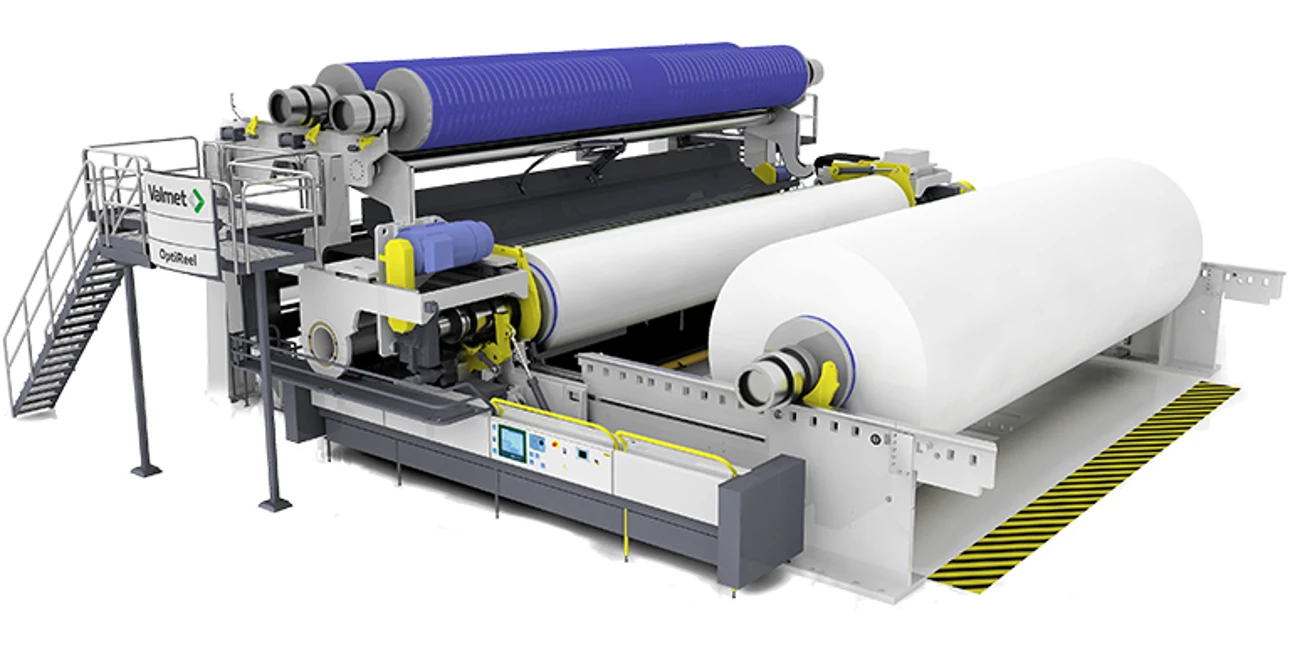

OptiReel Primary, OptiReel Center, OptiReel Linear

センタードライブリール - 難しい巻取り条件に対応

センタードライブ式の完全に自動化されたリールは、大規模および中規模の生産ライン向けに設計されています。 リールは、より難しい巻取り条件を克服し、利用可能な最高のパフォーマンスを提供します。 また、材料効率やライン生産量に設定された高い基準も満たしています。 センタードライブ式の OptiReel は、ワインダがボトルネックとなっているシングルワインダラインに最適なソリューションです。巻取り条件に応じて、バルメットは、プライマリセンタードライブ式 OptiReel Primary、プライマリおよびセカンダリセンタードライブ式の OptiReel Center、1台または 2台のセンタードライブ式 OptiReel Linearを提供します。

より多くの販売製品 - 最適化された親枠ロールの強化

より多くの販売製品を得るには、様々な要素が絡み合います。最適化された親枠ロールの強化は、センタードライブの OptiReel が非常に優れているという特徴です。従来の巻取りロールのニップ負荷とテンションだけで制御する代わりに、センタードライブの OptiReelは、巻取り硬さを制御するために第 3のパラメータとしてトルクを使用します。トルクは、プライマリーおよびセカンダリーのセンタードライブを介して調整されます。

最適な親枠ロールは、すべての巻取りパラメータの正確な測定と制御によって達成されます。

効率的な枠替シーケンス、迅速な断紙回復シーケンス、およびオプションの上巻きずれ防止処理により、生産ロスを最小限に抑えることができます。

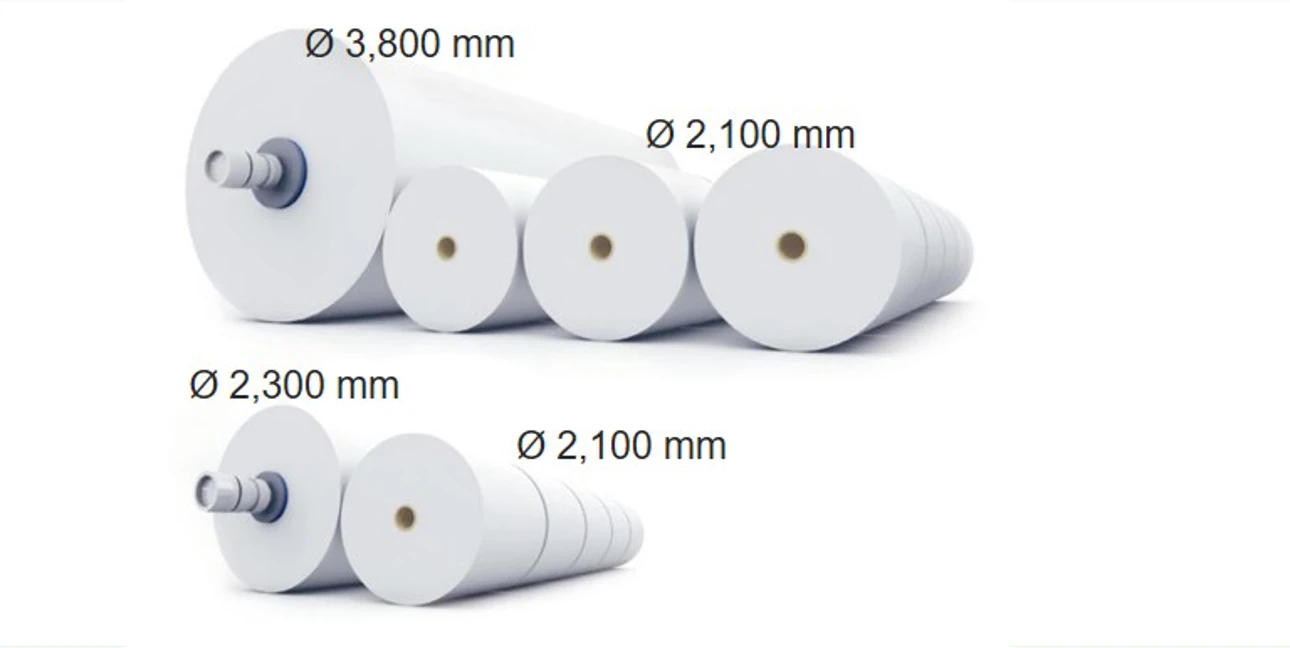

優れた親枠ロールの強化により巻取り関連の損失を最小限に抑え、下流方向の走行性を向上させ、大径の親枠ロールを巻き取ることが可能になります。親枠ロールの大きさは、仕上げ工程における全体的な原料効率および能力に大きな影響を与えます。 巻径を最大化することによって、実質的な生産量を向上させることができます。

Parent roll sizes.jpg

細心の注意を払う塗工板紙の取り扱い

センタードライブのリールは、塗工板紙の表面とシートの特性を維持するために優れていることが証明されています。巻取り時にニップ部と塗工板紙の層間の滑りをなくすため、傷、光沢ムラ、ゴミや色むらのない大径ロールの巻取りが可能です。さらに、低いニップ負荷レベルで運転することによって、バルキーで上巻と下巻の平滑度の値が均一な巻取りができます。

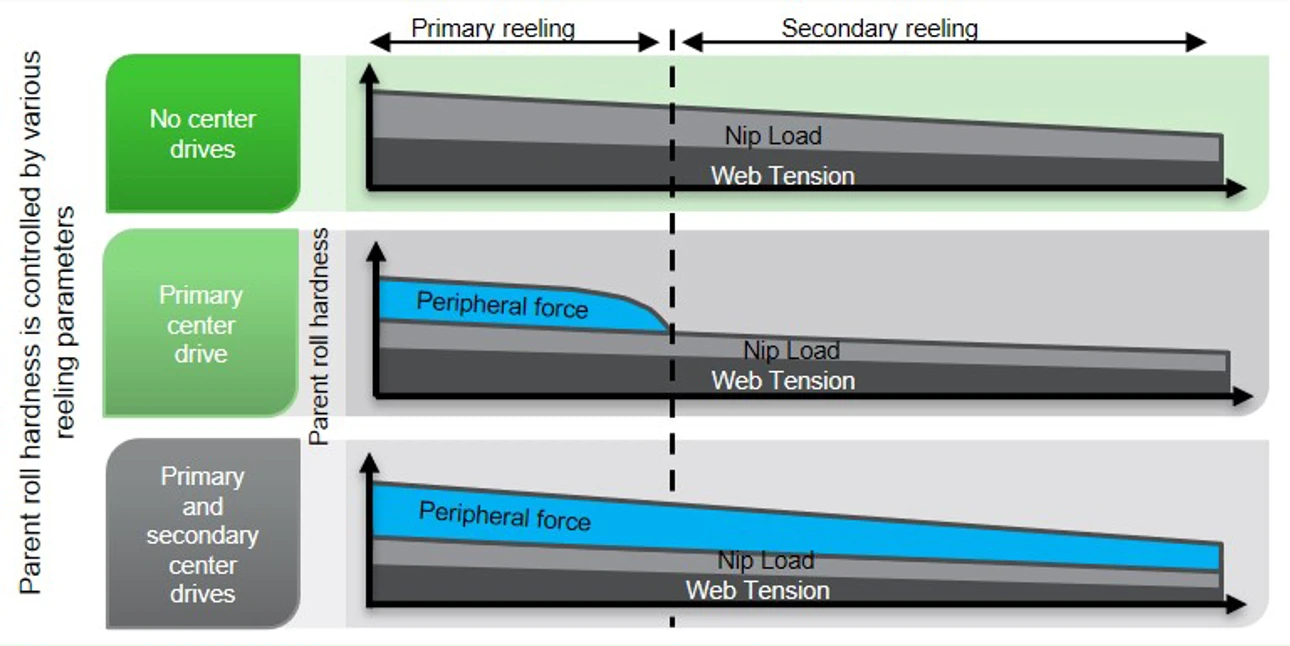

プライマリーセンタードライブの OptiReelは、中規模の生産ラインに最適なアプリケーションです。あらゆる紙種に対応し、特にドライエンドの能力を高めるために大きな親ロールが必要とされる用途に適しています。親枠ロールの巻硬さは、センタードライブに直接影響をされます。右図をご参照ください。

Parent roll hardness is controlled by various reeling parameters.jpg

操作およびメンテナンスが容易

ソフトカバーのリールドラムの場合、リールドラムの交換は速いことが重要です。従来のリールでは、プライマリーリールドラムを解体する必要があるため、リールドラムの交換に 1日かかる場合があります。OptiReel Linearでは、リールドラムの交換はわずか数時間しかかからず、プライマリもセカンダリ巻取り装置も解体する必要はありません。



安全性および信頼性の向上

同一レベルの巻取りは、安全に関する多くの要素をもたらします。高い構造物がなく、体径ロールの重量物は常にフレームに保持され、クレーン吊上げ高さが小さくなり、スプールおよび親枠ロールの吊上げが不要で、すべてのスプールと親枠ロールの動作は制御が容易です。

多くの安全装置を装備しています。 安全防護柵とマットは、運転中のリール危険領域への立ち入りを防ぎます。親枠ロールの回転はメカニカルブレーキで停止させてから吊上げたり、また移動させるため、リスクが軽減されます。



センタードライブの OptiReelの特徴:

  • 巻取りパラメーターの優れた制御性
  • あらゆる品種、速度域、紙幅において高い枠替え効率
  • オプションとして上巻き損紙の削減のための親枠ロールの上巻きズレ防止装置
  • 紙の品種に合わせたリールドラムの溝形状およびカバー
  • オプションのソフトロールカバーは、CDプロファイルの変動を許容し、気流を改善し、振動を減衰させる
  • クレーン操作の柔軟性を向上させたリールスプールストレージ
