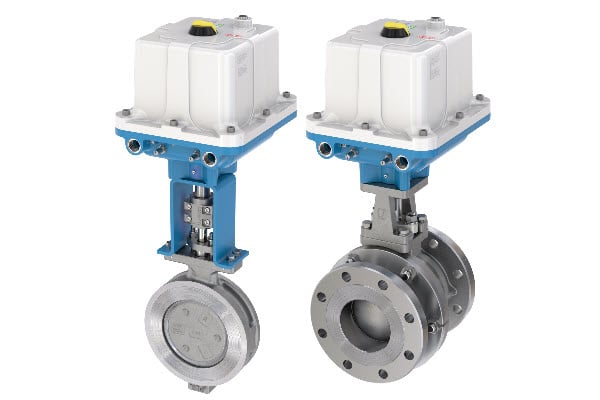

Série Valvcon™ Quarterback™ QB - atuador elétrico de quarto de volta com retorno por mola mecânica

Desempenho versátil e confiável em serviço contínuo com energia mecânica de backup

Electric actuator

A série Valvcon QB é um atuador elétrico extremamente versátil, de um quarto de volta, com energia mecânica integrada de retorno de mola. Projetado para uma grande variedade de aplicações de válvulas e amortecedores, o atuador inclui um motor DC sem escovas para desempenho confiável e contínuo, estando disponível nas configurações NEMA 4/4X e NEMA 4/4X/7&9. Características padrão notáveis incluem múltiplas opções de energia e controle, energia mecânica integrada de retorno por mola, freio de retenção, aquecedor/termostato e certificação CSA (C US).

Benefícios

Oferece confiabilidade de longo prazo que é feita para resistir ao teste do tempo, assim como a plataforma altamente confiável da série ADC, na qual isso se baseia.

Oferece baixa manutenção com o sistema mecânico integrado de backup, tornando-o ideal para instalações onde o acesso regular é limitado

Desfrute de baixo custo de propriedade de um produto altamente versátil, resultando em menores exigências de estoque

Experimente a instalação e configuração fáciles , com múltiplas opções de controle e uma série de recursos padrão

Características

  • Entrada de potência universal; aceita 115/230VAC 50/60 Hz (1PH); 24VDC
  • Controle universal; ligar/desligar ou modular a partir do mesmo pacote
  • Direção reversível de campo para liberação da mola
  • Ciclo de trabalho contínuo
  • A aprovação da CSA (C EUA) é padrão
  • A energia de reserva mecânica interna aciona a energia para a posição "segura" após a perda de energia de entrada

Aplicações

Setores aplicáveis

Casos de uso comuns

  • Aplicações de serviço contínuo que exigem "falha na posição" após perda de energia externa
  • Aplicações que podem evoluir ao longo do tempo; podem ser reconfiguradas
  • Aplicações de baixo consumo em 24 VDC
  • Desentupidor e elevador a gás na cabeça do poço
  • Injeção de vapor
  • Separadores
  • Geração de energia
  • Ventilação do túnel e supressão de incêndios

Especificações

SÉRIES
QB
TORQUE DE SAÍDA
68 Nm, 600 lb-in, 50 lb-ft; QB 600;

136 Nm, 1200 lb-in, 100 lb-ft; QB 1200
CICLO DE SERVIÇO
100% até 55°C / 130°F
OPERAÇÃO
Reversão
CERCA*)
NEMA 4/4X ou NEMA 4/4X/7&9
FAIXA DE TEMPERATURA
-40°C a +55°C / -40°F a +130°F
TENSÃO
 115VAC 50/60 Hz (1PH), 230VAC 50/60 Hz (1PH), 24VDC

*) Padrão de certificação CSA (C US); Os modelos NEMA 4/4X/7&9 são Classe I, Divisão 1, Gr. C & D; Classe II, Divisão 1, Gr. E, F & G; Classe III
