Klabin MP28: Produção flexível de papel-cartão com tecnologia de ponta
A mais avançada tecnologia de preparação de massa e máquina de papel cartão dão início a uma nova era de flexibilidade e performance

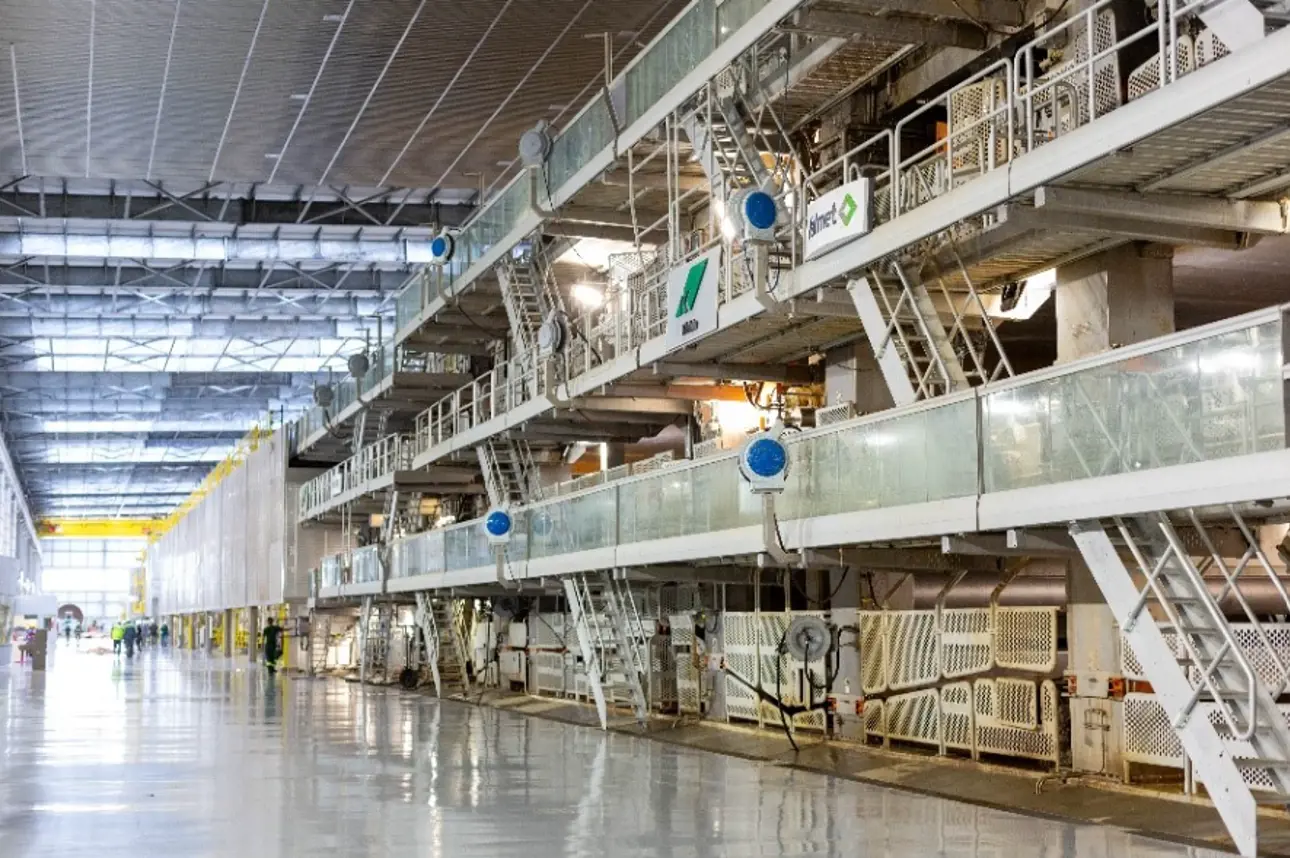

Em 2023, o start-up da Máquina de Papel 28 da Klabin, que produz papel-cartão, na unidade de Ortigueira, representou o maior marco alcançado na segunda fase do projeto Puma II. Desenhada para flexibilidade e escala, a MP28 é a maior máquina de papel-cartão da América Latina, capaz de produzir uma grande variedade de papel com e sem revestimento. A tecnologia avançada da máquina e de preparação de massa tem um importante papel em ajudar a Klabin a alcançar seus objetivos – aumentar a eficiência energética, garantir a qualidade da fibra e estabilidade de processo para alcançar as metas do mercado.
Como parte da segunda fase do grande investimento da Klabin - o Projeto Puma II, em 2023, a Máquina de Papel 28 entrou em operação. O objetivo da Klabin é ser líder mundial em produção de papel-cartão de fibra virgem e kraftliner.
A máquina de papel-cartão foi projetada para ser flexível, capaz de atender às demandas do mercado e adaptável à volatilidade. A MP28 pode produzir uma grande variedade de gramatura, desde kraftliner até coated como dobráveis (FBB) e embalagens líquidas (LPB). Com capacidade anual de 460.000 toneladas, é a maior máquina de papel-cartão da América Latina. A Valmet também entregou equipamentos para preparação de massa, sistemas approach flow e linha de fabricação de papel-cartão, desde as caixas de entrada até a enroladeira, seguidos por uma rebobinadeira equipada com trilhos de transferência automatizados e sistemas de manuseio de bobinas.
“Essa máquina é o estado da arte – juntando a melhor tecnologia do mercado e a mais competitiva no mercado global de papel-cartão”, comenta Ricardo Cardoso, Diretor Industrial da Klabin.
A MP28 é integrada com uma nova linha de fibras que inclui o sistema de cozimento Continuous Cooking G3 e uma linha BCTMP, que também fazem parte do escopo de entrega da segunda fase do Projeto Puma II, além do pacote de automação e soluções de Internet Industrial.
Preparação de massa para o tratamento eficiente da fibra
Dentro do escopo da Valmet tem uma linha de preparação de massa e o sistema de approach flow para a MP28, desenhado especificamente para atender as demandas de eficiência energética, performance de processo e qualidade do produto.
Os componentes chave da linha de preparação de massa são os 13 Refinadores Conical Pro que permitem um processo de refinação altamente eficiente. A Klabin já teve uma ótima experiência com esses refinadores durante o projeto da Máquina de Papel 27, no qual trouxeram ótimos resultados em relação ao tratamento da fibra e a qualidade do papel. Comparado aos sistemas tradicionais, esses refinadores permitem um tratamento mais uniforme da fibra e um melhor controle da energia aplicada, especialmente pelo baixo consumo de energia. Isso resulta em melhores propriedades do papel, incluindo maior resistência à tração e quebras, características críticas para papéis kraft e cartão.

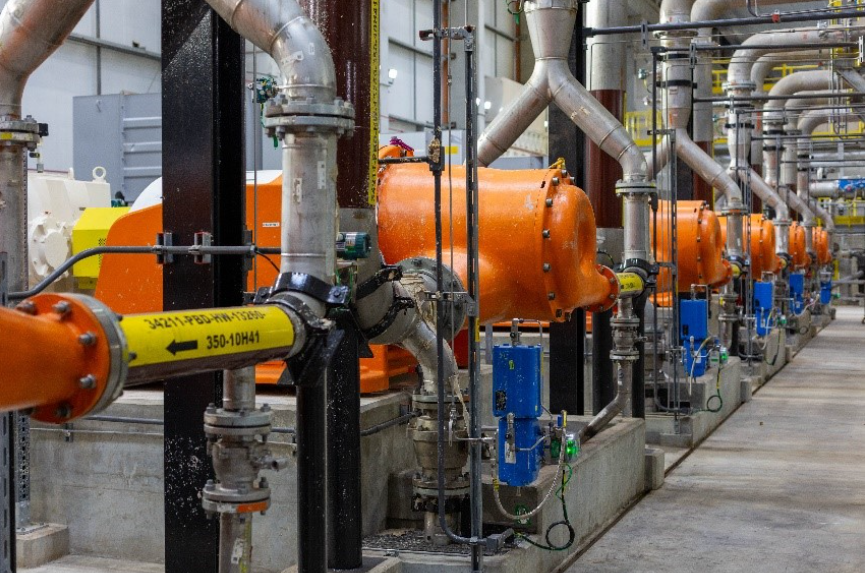

13 unidades de Refinadores Conical Pro oferecem um processo de refinação altamente eficiente
Outro elemento importante do escopo de entrega foi o filtro a disco da Valmet, que tem um papel importante no gerenciamento de água e fibra. Instalado para tratar a água da máquina, o filtro a disco permite a recuperação de fibras que, de outra forma, seriam perdidas para o sistema de efluentes. A água filtrada é reutilizada no sistema de chuveiros e em outras partes da máquina, reduzindo a necessidade de captação de água. Isso contribui para a redução do custo de matérias-primas e para um melhor desempenho ambiental, tornando o filtro a discos uma parte essencial da abordagem circular da fábrica no uso de água e fibras.
O filtro a disco da Valmet tem um papel importante no gerenciamento de água e fibra
Qualidade superior e perfis CD com tecnologias avançadas
A MP 28 é equipada com três caixas de entrada OptiFlo Fourdrinier e uma OptiFormer Multi na seção de formação com três mesas planas, que garantem a uniformidade do papel. O destaque é a caixa de entrada Fourdrinier OptiFlo de última geração, equipada com um sistema de diluição do tipo ejetor, possui controle de perfil CD com um novo espaçamento de 30 milímetros. Ela elimina, de forma eficaz, até mesmo os menores comprimentos de onda de erro de 6 centímetros ou mais. Com esse espaçamento estreito, a Valmet agora oferece opções de espaçamento de 30 mm, 60 mm e 90 mm, garantindo o melhor controle de diluição para cada caso específico.
A Klabin se mostra bem satisfeita com o novo espaço de diluição. “Você tem ajustes de orientação das fibras e, agora, este novo controle de diluição. Observamos qualidade superior e perfis CD excelentes na camada intermediária, graças à tecnologia avançada da caixa de entrada e a esse novo espaçamento estreito de diluição”, comenta Wagner Ouverney Santos, Gerente de Produção de Papel da Klabin.
A OptiPress Linear com três prensas de sapata tem um papel crucial para manter a espessura e aumentar a densidade da folha de papel. Também podemos ressaltar a tecnologia OptiSizer Film e duas estações de aplicação de coating OptiCoat Jet, que garantem aplicação uniforme – essencial para chegar na mais alta qualidade do papel.
Tecnologias avançadas na seção úmida e garantia de qualidade superior.
Treinamento e otimização com soluções de serviços digitais
O start-up da MP28 foi suportado pelo pacote abrangente de soluções de serviços digitais da Valmet. Um ponto alto dessas soluções é o Simulador de Operação (OTS), que permite aos operadores vivenciar cenários e treinar procedimentos de forma segura, os preparando para possíveis desafios. As Máquinas de Papel 27 e 28, na cidade de Ortigueira (PR), são as primeiras do mundo com o simulador de processos.
“O conhecimento adquirido por meio dos treinamentos os ajudou no dia a dia. Há um grande impacto à medida que o operador ganha confiança e segurança. Com o know-how e a experiência adquiridos, o operador se torna habilidoso e eficaz para lidar com diversas situações, além de antecipar o comportamento da máquina”, fala Anderson Tomé, Gerente Industrial da Klabin. “Nós também vimos um ganho importante ao ajustar logística e parâmetros, que trouxe impacto positivo na curva de aprendizado”, acrescenta.
Legenda: Marcio Pegorari, Técnico de Serviços da Valmet.
Outro destaque foi o Controle de Processo Avançado (APC), que otimiza o uso de matéria-prima e a qualidade do papel. Ao invés de controlar um equipamento único, o APC olha para o processo todo, incluindo múltiplos processos e seções da máquina. A experiência da Klabin com o APC tem sido positiva!
Mais um ponto positivo foi o sistema automático de rastreamento do manuseio de bobina, que conecta a MP28 ao novo almoxarifado. Esse processo é apoiado por um inovador sistema de controle com identificação por radiofrequência (RFID), que permite a rastreabilidade do papel produzido. Na prática, a etiqueta RFID fica no tubete e pode ser lida digitalmente através da bobina.
Anteriormente, os operadores tinham dificuldades para localizar visualmente a posição exata das bobinas de clientes no almoxarifado. Hoje, empilhadeiras equipadas com leitores RFID e algoritmos inteligentes de software monitoram todos os movimentos das bobinas. O sistema é capaz de identificar a localização exata de todas as bobinas no armazém e gerenciar o carregamento de todos os pedidos de saída, registrando cada item expedido e seu respectivo destino.
Componente principal - integração
A colaboração de sucesso entre Valmet e Klabin no Projeto Puma II exemplifica o poder de uma parceria estratégica com inovação compartilhada. A combinação de sistemas avançados de preparação de massa, com as tecnologias de ponta para máquinas de papel e cartão e um pacote de soluções de automação resultou em uma produção flexível e sustentável. A MP28, junto com a nova Linha de Fibras e da BCTMP, permite à Klabin produzir uma ampla variedade de tipos de papel de alta qualidade, incluindo kraftliner, papel para embalagens dobráveis (folding box board) e papel para embalagens líquidas, ampliando assim sua adaptabilidade ao mercado e seu portfólio de produtos.
Refletindo sobre o desenvolvimento do projeto, Ricardo Cardoso conclui que “o desenvolvimento do projeto foi como uma cocriação entre a Klabin e a Valmet, para que pudéssemos ter a melhor execução possível. Por meio do esforço conjunto, alcançamos excelentes resultados e obtivemos a aprovação dos nossos clientes para os nossos produtos. Estamos muito satisfeitos com os resultados alcançados até agora”.
