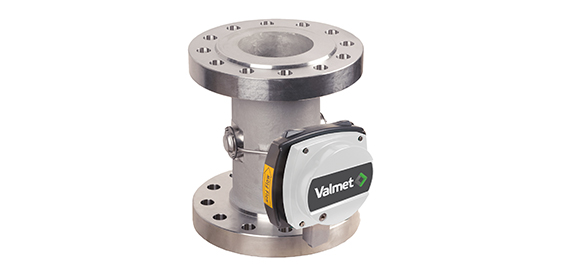

Valmet TS spécifications techniques

Valmet Total Solids Measurement for wastewater treatment

Valmet TS process



Valmet TS spécifications techniques

Plage de mesure

0 – 40 % TS

Répétabilité ±0.01%Cs
Sensibilité 0.001 %Cs
Transmetteurs Valmet TS
Class du boîtier IP 66 (NEMA 4X)
Certificat ATEX

No. VTT 12 ATEX 058X

II 3G Ex nR IIC T6 Gc

Unité de commande, TCU
Class du boîtier IP 65 (NEMA 4)
Sorties:
Courant de sortie

Total solids 4 – 20 mA

+ HART® 18 to 35 VDC
Sortie secondaire

Température process/Conductivité

4 – 20 mA 18 – 35 VDC
Entrées : entrées binaires 2 entrées, isolées 12 – 48 VDC
Communication

PC-connection RS-232

PROFIBUS PA

Support pour Valmet FieldCare
Conditions process
Plage de pH 2.5 – 11.5
Température process 0…+100 °C (+32…+212 °F)
Pression et écoulement Le tuyau doit être plein, pressurisé et en écoulement
Pression nominale

PN16 bar (232 psi) Standard.

PN100 bar (1440 psi) option pour les transmetteurs FT100/150/200 (4”/6”/8”)





Limites maximales de conductivité en fonction des températures process et poids des transmetteurs



30 °C / 86 °F (mS/cm)

50 °C / 122 °F (mS/cm)

poids (kg/lbs)

FT 50 / 2”

35

25

8.5 / 18.7

FT 80 / 3”

35

25

9.9 / 21.8

FT 100 / 4”

18

16

10.0 / 22.0

FT 100 / 4” PN100

18

16

38.0/83.8

FT 150 / 6”

13

12

13.5 / 29.8

FT 150 / 6” PN100

13

12

78.0/172.0

FT 200 / 8”

13

11

17.0 / 37.5

FT 200 / 8” PN100

13

11

126.0/277.8

FT 250 / 10”

13

11

24.5 / 54.0

FT 300 / 12”

10

9

29.0 / 63.9
